Konfigurasi router sebagai internet gateway

Ketentuan :

1.      Konfigurasi router sebagai internet gateway

2.      Konfigurasi ether2

a.       Dhcp Server

b.      Sewakan IP dari  192.168.100.66 -  192.168.100.87

o   Bandwidth up/down 150k

o   Blok agar klient tidak dapat melakukan ping ke router

o   Blok situs idx.co.id

o   Blok Extensi  *.iso

3.      Konfigurasi  wlan1

a.       Konfigurasi Wlan1 sebagai Access Point

b.      Konfigurasi Hotspot

c.       Berikan Bandwidth pada :

o   Group A 200k/200k

o   Group B  180k/180k

d.      Buat User untuk Group A dan Group B

e.       Buat  1 User dapat login menggunakan MAC Adress

f.       Blok situs youtube dan yahoo

g.      Ijinkan www.smkn7-smr.sch.id dapat diakses tanpa harus login

Berikan identity dahulu agar mudah dikenalin

Lalu edit nama ether1 menjadi ether1-Modem agar mudah nanti untuk konfigurasi

Karena ether1 adalah modem maka kita harus ke dhcp client agar mendapat ip dan mempunyai jaringan.

Setelah itu coba ping diterminal mikrotik, jika berhasil tampilan akan seperti itu.

Setelah itu kita ke menu dns dan isi dns sesuai yg ditentukan oleh soal, liat foto diatas lalu apply atau oke.

Lalu kita ketahap pengerjaan soal, yaitu di ether2, tambahkan dahulu ip address yg sudah ditentukan soal, lalu apply atau oke.

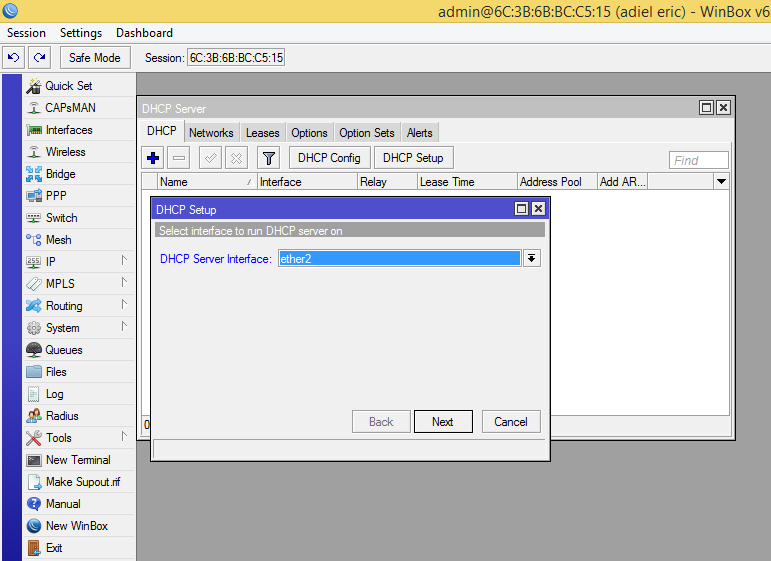

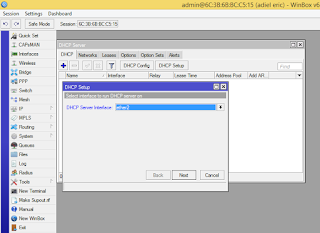

Setelah menambahkan ip di ether2 tentu saja kita akan ke dhcp server untuk memberi ip pada client/laptop kita sendiri. Untuk menambahkan klik dhcp setup lalu arahkan ke ether2 lalu next

Jika ketemu address to give out, maka sesuaikan ip yang akan disewakan, tertera pada soal, lalu next.

Lalu beri bandwith sesuai soal pada ether2 menggunakan queues.

Lalu kita ke perintah selanjutnya yaitu blok client agar tidak bisa ping ke router, diatas adalah foto sebelum konfigurasi untuk ngeblok client ke router

Untuk ngeblok ping client ke router adalah seperti foto diatas.

Setelah berhasil konfigurasi maka jika kita ping ke ip router maka Request Timed Out, ini adalah foto sesudah konfigurasi.

Untuk ngeblok situs dan ekstensi pada soal, kita ke menu web proxy terlebih dahulu, dan atur seperti foto diatas, dan apply atau OK.

Lalu setelah dari web proxy kita ke firewall nat dan tambahkan aturan seperti diatas, lalu apply atau OK.

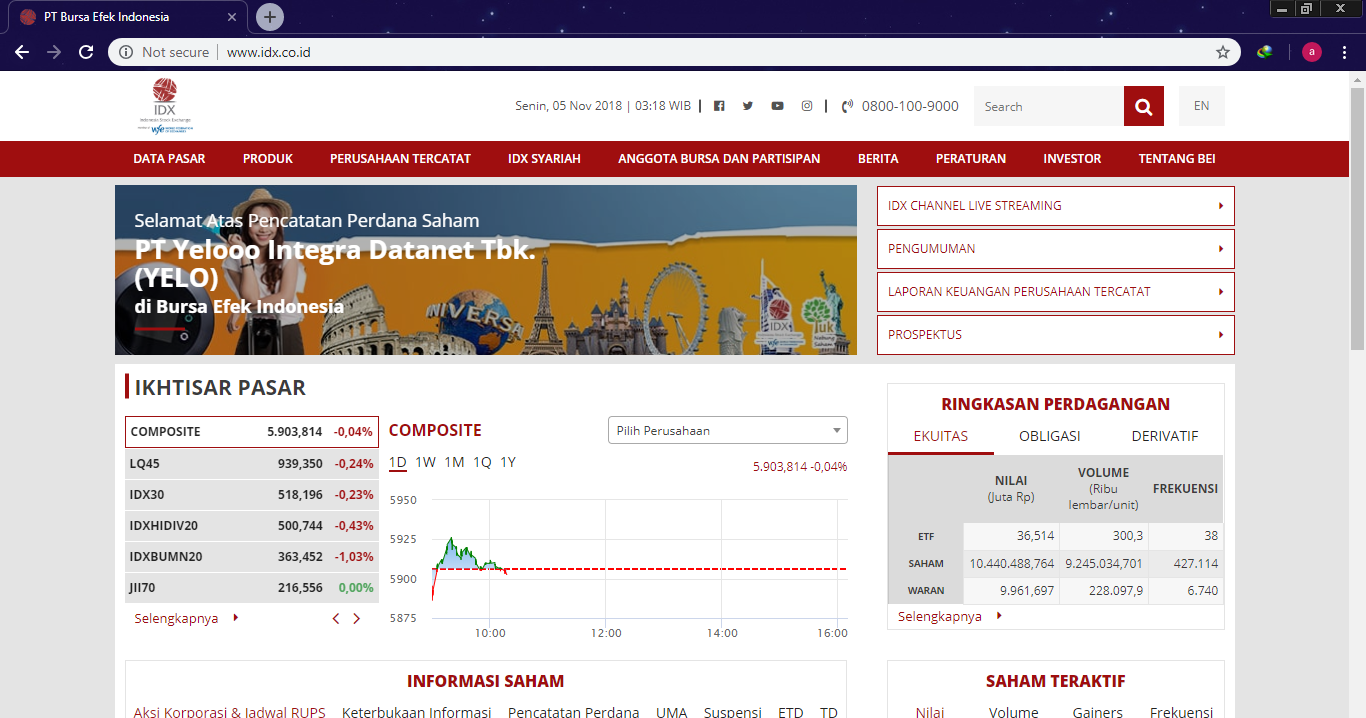

Ini adalah foto sebelum saya blok situs idx.co.id, dan saya akan konfiguras untuk ngeblok situs tersebut.

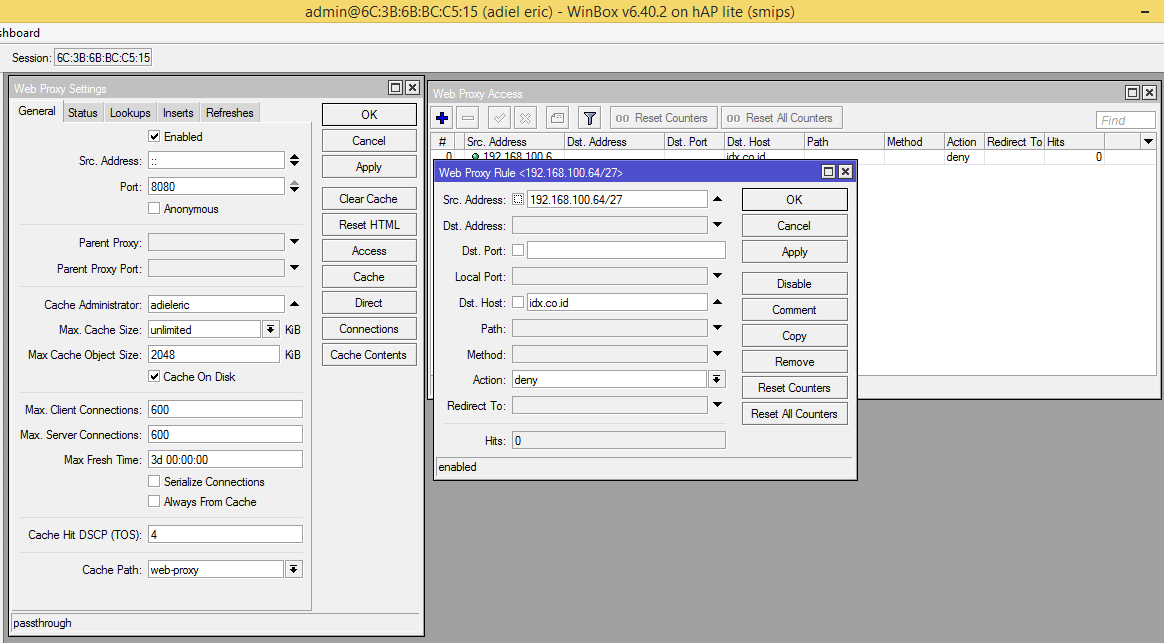

Untuk memblok kita kembali ke web proxy dan klik access dan kemudian tambahkan, dan isi kolom src. Address denga nip network ether2 seperti difoto, lalu isi kolom dst. Host dengan situs yg mau diblok, lalu pilih action deny dan apply atau ok.

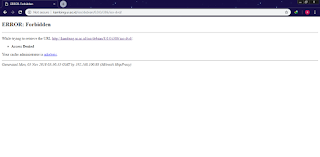

Setelah konfigurasi hasilnya akan seperti ini jika berhasil.

Selanjutnya kita akan ngeblok ekstensi *.iso, foto diatas sebelum konfigurasi

Tambahkan lagi dan isi sama seperti ngeblok situs, tapi jika ngeblok ekstensi atau file kita isi di path, lalu action nya deny dan apply atau ok.

Jika berhasil tampilan akan seperti ini.

Lalu isi ip address untuk wlan1 yg sudah ditentukan soal, lalu apply atau ok.

Lalu bikin AP atau hotspot di menu Hotspot, lalu untuk menambahkan hotspot setup dan arahkan ke wlan1 dan next.

Lalu di kolom dns name isi untuk web login hotspot kita, dan next lagi. ( 2 FOTO DI ATAS )

Lalu di kita buat grup sesuai soal dan beri juga bandwith sesuai soal, untuk shared users itu untuk memberi batas user yg login nanti, lalu apply atau ok.

Lalu tambahkan user untuk grup A dan grup B sesuai foto diatas.

Lalu kita ke perintah selanjutnya yaitu login menggunakan Mac Address, pertama kita harus login terlebih dahulu ke AP supaya Mac Address kita terdaftar pada mikrotik

Setelah itu kita akan konfigurasi, untuk login menggunakan mac address kita konfigurasi seperti foto diatas.

Lalu untuk mendapatkan mac address kita ke menu dhcp server > leases, seperti foto diatas dan klik mac address kita yg terdaftar, lalu copy mac address.

Lalu kembali ke menu hotspot dan tambah users, isi kolom name dan password dengan mac address yg kita copy tadi, lalu apply atau ok.

Lalu connect ke AP yg kita bikin dan jika berhasil akan login langsung dan tampilan akan seperti ini.

Lalu kita ke perintah selanjutnya yaitu blok situs https youtube dan yahoo, pertama kita akan blok situs youtube, diatas adalah foto sebelum kita konfigurasi blok.

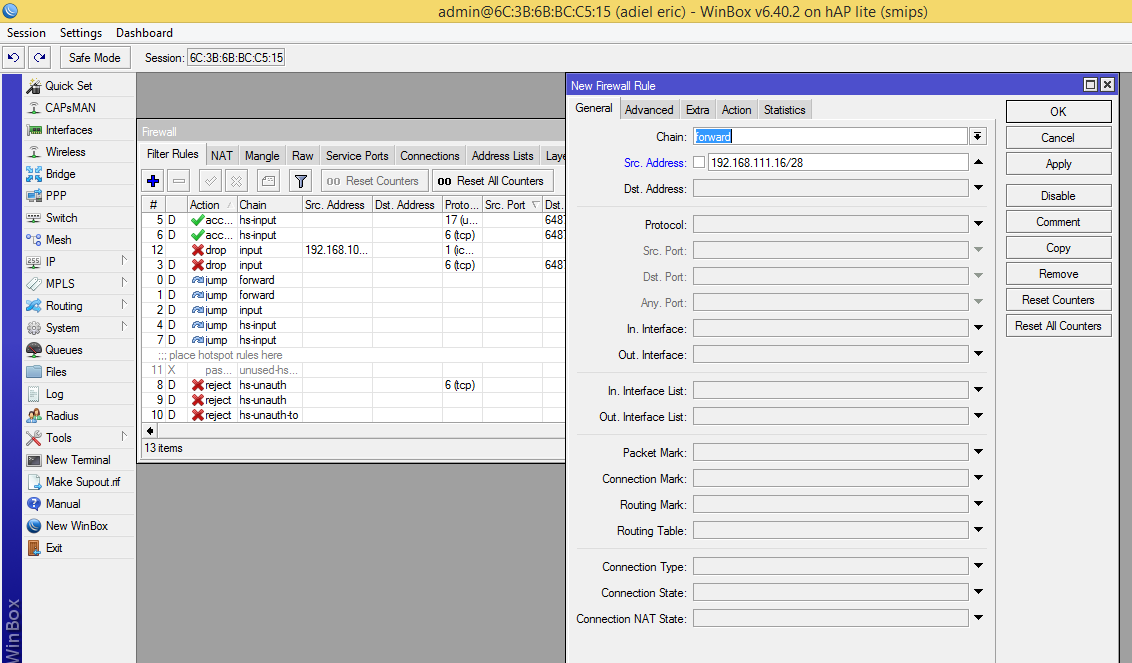

Sebelumnya membuat 7 osi layer di, ip > firewall > layer 7 protocol > dan buat. Lalu untuk ngeblok kita ke firewall > Filter Rules dan tambahkan dan sesuaikan yg saya isi di foto atas.

Jika sudah menyelesaikan konfigurasi blok maka hasilnya akan seperti foto diatas.

Lalu kita lanjut untuk ngeblok situs yahoo, diatas adalah foto sebelum saya blok.

Konfigurasinya sama seperti kita ngeblok situs youtube, tetapi tentu saja beda alamat situs, situs yahoo yaitu id.yahoo.com lalu apply atau ok.

Lalu tambahkan juga di filter rules, dan sesuaikan pada foto diatas.

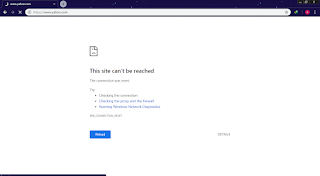

Setelah konfigurasi tentu saja kita langsung mencoba apakah berhasil, dan jika berhasil maka tampilan akan seperti ini.

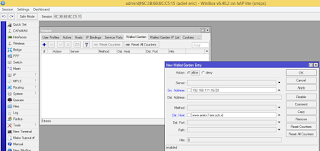

Lalu kita kerjakan pada perintah selanjutnya yaitu Ijinkan www.smkn7-smr.sch.id dapat diakses tanpa harus login dengan menggunakan di menu hotspot > wallet garden lalu tambah dan isi sesuai foto diatas lalu apply atau ok.

Setelah konfigurasi kita connect ke AP atau ssid yg kita bikin tadi, jangan login lalu buka tab baru dan buka web www.smkn7-smr.sch.id dan tampilan akan seperti itu, walaupun halaman web nya belum jelas.
